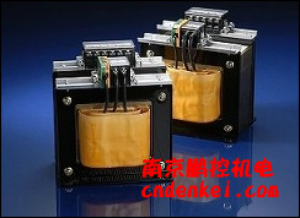

単相、単捲、5 VA～500 VAはＡ種絶縁、700 VA～5 kVAはＢ種絶縁。
200 V対100 Vの電源トランス。
AD21 SERIES / Single phase ; single winding ; insulation class A for 5～500 VA ; insulation class B for 0.7～5 kVA ; 200 V to 100 V power transformer. side terminals

の付いた製品名をクリックすると仕様書（PDFファイル）がご覧になれます。

をクリックするとCADデータをダウンロード出來ます(ユーザー登録が必要です）

※PDFファイルをご覧いただくためには、Adobe社のAcrobat Readerが必要ですので、
お持ちでない方は、こちらのサイトからダウンロードしてください。

品　名
Product No.

タイプ
Type

仕　様
Specifications

容　量
Capacity

質　量
Mass

AD21 Series

AD21-005A

BR
(ハンダ付け端子)

Pri. 0-200-220-240 V
Sec. 0-100-115 V
O端子內部共通

5 VA

0.2

AD21-010A

10 VA

0.26

AD21-020A

21 VA

0.33

AD21-030A

30 VA

0.5

AD21R-050A

Pri. 0-200-220-240 V
Sec. 0-100-115 V

Pri./Sec. O端子共通
片側端子

50 VA

0.63

AD21-050A2

TP
(片側端子臺)

50 VA

0.62

AD21-100A2

100 VA

0.9

AD21-200A2

200 VA

1.7

AD21-300A2

300 VA

2.4

AD21-500A2

500 VA

3.9

AD21-700B2

700 VA

4.7

AD21-01KB2

1 kVA

5.4

AD21-015KB2

1.5 kVA

7.9

AD21-02KB2

2 kVA

10.5

AD21-03KB

3 kVA

14.5

AD21-04KB

4 kVA

18.3

AD21-05KB

5 kVA

20.8
